BIM модели – двери S70 системы Alumark

Уважаемые партнеры!

Предлагаем вам ознакомиться с новыми BIM моделями – двери S70 системы Alumark на корпоративном сайте Компании ТБМ.

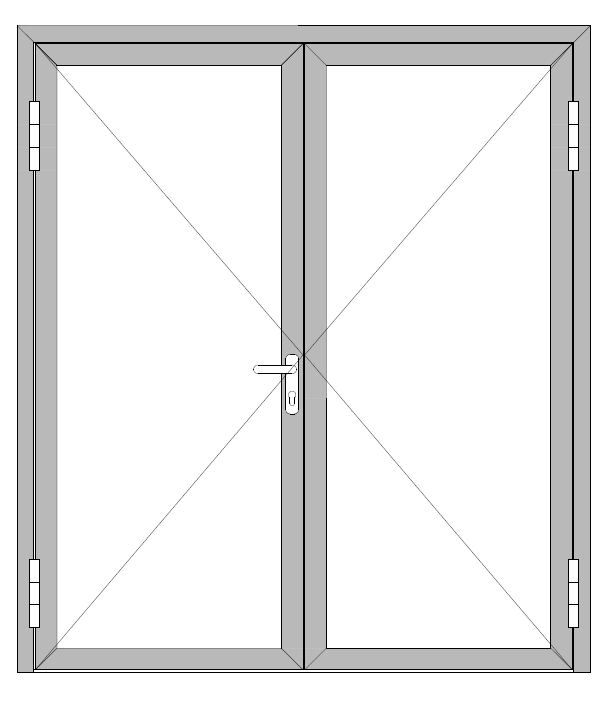

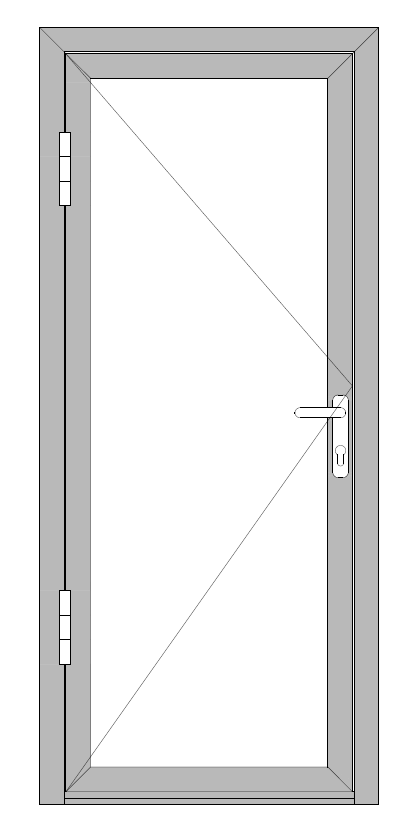

Двери однопольные и двупольные:

поворотные с наружным и внутренним открыванием
двупольные с независимым открыванием створок

Технические параметры:

Глубина рамы 70 мм
Глубина створки дверной 70 мм
Ширина дверного термоизолятора 24мм
Толщина заполнения 10… 54 мм
Шаг заполнения 2 мм
Фурнитурный паз (окна) V.02

Алюминиевые профили изготавливаются из сплава АД31 Т1 по ГОСТ 4784, или из сплава 6063 по EN 573-3. Термоизоляторы изготавливаются из материала PA66 (Technoform).

Уплотнители изготавливаются из EPDM (искусственный каучук).

Метизы из нержавеющей стали марки А2-70.

BIM модели являются цифровым представлением физических и функциональных характеристик дверей Alumark. Цифровые данные моделей используются при расчете стоимости, проектировании, строительстве, эксплуатации, модернизации и сносе строительного объекта. Каждая модель воплощает в себе готовое техническое решение: профиль, комплектующие, заполнение и фурнитура, в том числе и автоматика.

BIM модели дверей Alumark представляют собой семейства дверей для использования в программе Autodesk Revit и имеют следующие свойства:

- параметризация, т. е. все модели параметрические, при изменении габаритов происходит автоматический пересчёт всех входящих в конструкцию деталей, при необходимости и замена сечения (артикулов);

- выгрузка спецификаций конструкции по артикулам (профиль и комплектующие, фурнитура и автоматика);

- прорисовка в плане (углы открывания 30, 90 град.);

- возможность работать с четвертями и монтажными зазорами, симметричными так и ассиметричными;

- 3 уровня детализации (низкий, средний, высокий);

- изменение цвета конструкции;

- отображение в спецификациях проекта (марки конструкций, площади конструкций);

- выгрузка спецификаций заполнений;

- возможность работы с несколькими стенами;

-подоконники и отлив могут быть адаптированы по месту;

Изменяемые параметры дверей:

- формат двери (одностворчатая, двустворчатая);

- габариты (с ограничением по габаритам, артикулы профиля изменяются в зависимости при этом у архитекторов есть возможность строить конструкции без ограничений);

- открывание (внутрь, наружу);

- смена фурнитуры;

- толщина заполнения.

Отличительной чертой BIM моделей Alumark является простота скачивания (размер около 1МБ). Простота загрузки в проект и работа с ними в стандартном интерфейсе программы Revit, что немаловажно для архитекторов и проектировщиков.

За более полной информацией вы можете обратиться к менеджерам Компании ТБМ
