Новая BIM модель – однопольная дверь S40 системы Alumark

Уважаемые партнеры!

Предлагаем вам ознакомиться с новой BIM моделью - однопольная дверь S40 системы Alumark

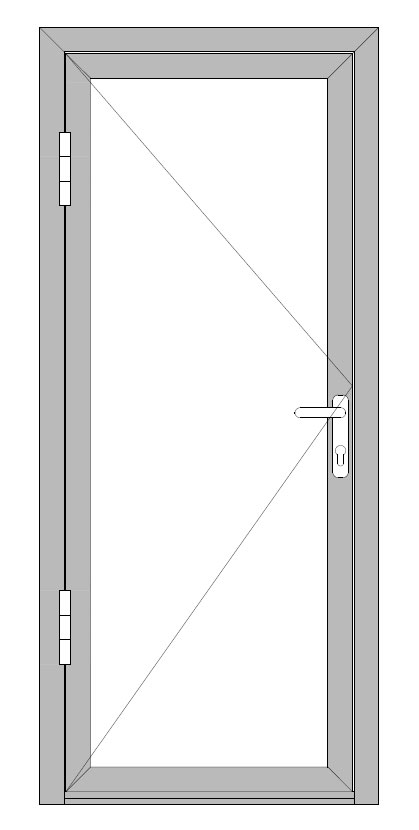

Компланарная однопольная дверь S40:

поворотная с наружным и внутренним открыванием
с клеммными и накладными петлями

Технические параметры

Глубина рамы 40 мм
Глубина створки дверной 40 мм
Толщина заполнения 4 - 24 мм
Шаг заполнения 2 мм
Фурнитурный паз (двери) V.01

Алюминиевые профили изготавливаются из сплава АД31 Т1 по ГОСТ 4784, или из сплава 6063 по EN 573-3.

Уплотнители изготавливаются из EPDM (искусственный каучук) и ТЭП.

Метизы из нержавеющей стали марки А2-70.

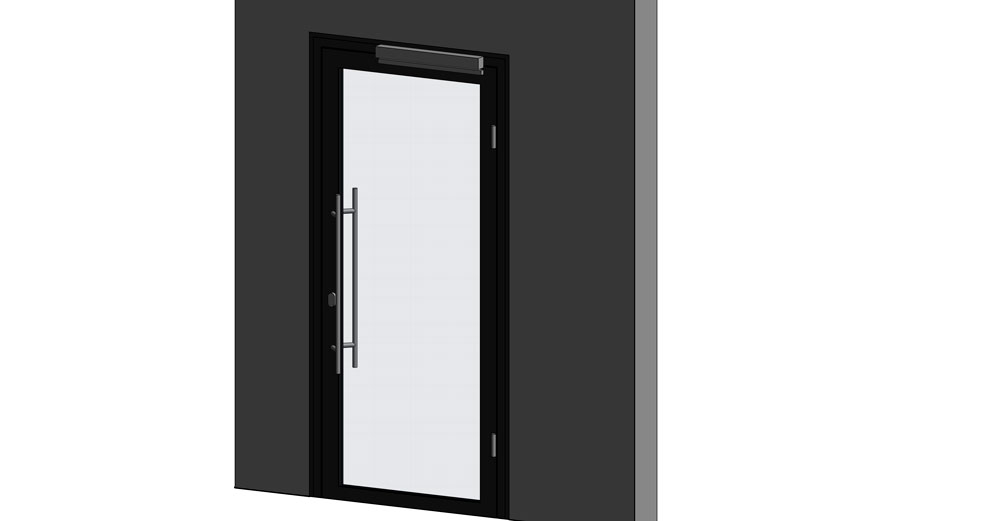

BIM модели являются цифровым представлением физических и функциональных характеристик дверей Alumark. Цифровые данные моделей используются при расчете стоимости, проектировании, строительстве, эксплуатации, модернизации и сносе строительного объекта. Каждая модель воплощает в себе готовое техническое решение: профиль, комплектующие, заполнение и фурнитура, в том числе и автоматика.

BIM модели дверей Alumark представляют собой семейства дверей для использования в программе Autodesk Revit и имеют следующие свойства:

- параметризация, то есть все модели параметрические, при изменении габаритов происходит автоматический пересчёт всех входящих в конструкцию деталей, при необходимости и замена сечения (артикулов);

- выгрузка спецификаций конструкции по артикулам (профиль и комплектующие, фурнитура и автоматика);

- прорисовка в плане (углы открывания 30, 90 град);

- возможность работать с четвертями и монтажными зазорами, симметричными так и ассиметричными;

- 3 уровня детализации (низкий, средний, высокий);

- изменение цвета конструкции;

- отображение в спецификациях проекта (марки конструкций, площади конструкций);

- выгрузка спецификаций заполнений;

- возможность работы с несколькими стенами;

- подоконники и отлив могут быть адаптированы по месту.

Изменяемые параметры дверей:

- формат двери (одностворчатая, двустворчатая);

- габариты (с ограничением по габаритам, при этом у архитекторов есть возможность строить конструкции без ограничений);

- открывание (внутрь, наружу);

- смена фурнитуры;

- толщина заполнения.

Отличительной чертой BIM моделей Alumark является простота скачивания. Простота загрузки в проект и работа с ними в стандартном интерфейсе программы Revit, что немаловажно для архитекторов и проектировщиков. Видео по работе с BIM моделями дверей системы Alumark:
