Новая BIM модель – гармошка Alumark, четырехстворчатое окно S70

Уважаемые партнеры!

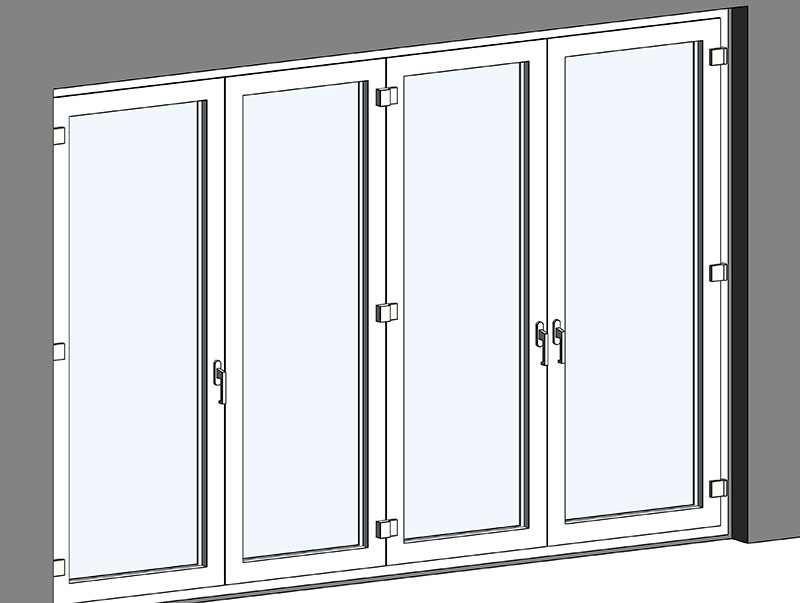

Предлагаем вам ознакомиться с новой BIM моделью – гармошка Alumark, четырехстворчатое окно S70 на корпоративном сайте Компании ТБМ

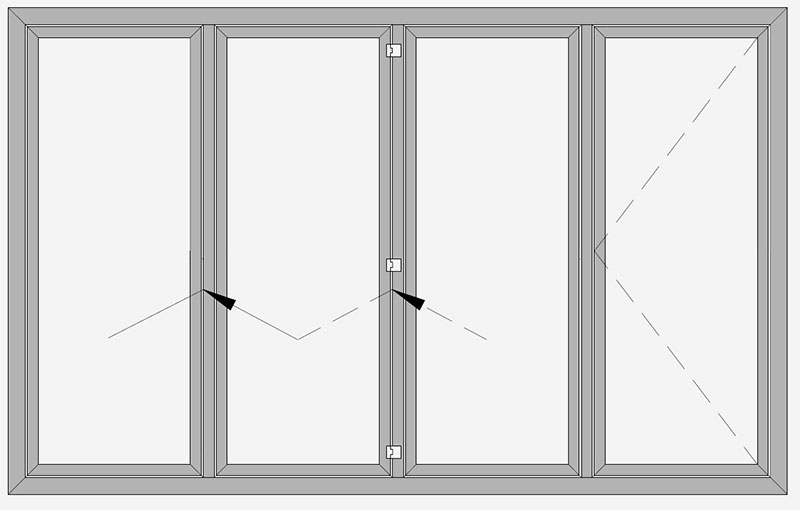

Окна со створками складного раздвижного открывания. Схема 431

С более подробным описанием данной конструкции можете ознакомиться в каталоге нестандартных решений для алюминиевых конструкций

Технические параметры:

Глубина рамы 70 мм
Глубина створки оконной 80 мм
Ширина оконного термоизолятора 34мм
Толщина заполнения 10… 54 мм
Шаг заполнения 2 мм
Фурнитурный паз (окна) V.02

Алюминиевые профили изготавливаются из сплава АД31 Т1 по ГОСТ 4784, или из сплава 6063 по EN 573-3.

Термоизоляторы изготавливаются из материала PA66 (Technoform)
Уплотнители изготавливаются из EPDM (искусственный каучук)
Метизы из нержавеющей стали марки А2-70.

BIM модели являются цифровым представлением физических и функциональных характеристик окон Alumark. Цифровые данные моделей используются при расчете стоимости, проектировании, строительстве, эксплуатации, модернизации и сносе строительного объекта. Каждая модель воплощает в себе готовое техническое решение: профиль, комплектующие, заполнение и фурнитура, в том числе и автоматика.

BIM модели окна Alumark представляют собой семейства окон для использования в программе Autodesk Revit и имеют следующие свойства:
- параметризация, т. е. все модели параметрические, при изменении габаритов происходит автоматический пересчёт всех входящих в конструкцию деталей, при необходимости и замена сечения (артикулов).
- выгрузка спецификаций конструкции по артикулам (профиль и комплектующие, фурнитура и автоматика)
- прорисовка в плане (углы открывания 30, 90 град).
- возможность работать с четвертями и монтажными зазорами, симметричными так и ассиметричными.
- 3 уровня детализации (низкий, средний, высокий).
- изменение цвета конструкции.
- отображение в спецификациях проекта (марки конструкций, площади конструкций)
- выгрузка спецификаций заполнений
- возможность работы с несколькими стенами,
- подоконники и отлив могут быть адаптированы по месту.

Изменяемые параметры окон:
- функционал (глухое, поворотное, поворотно-откидное, фрамужное с автоматическим приводом).
- габариты (с ограничением по габаритам, артикулы профиля изменяются в зависимости при этом у архитекторов есть возможность строить конструкции без ограничений).
- открывание (левое, правое).
- смена фурнитуры.
- толщина заполнения.

Отличительной чертой BIM моделей Alumark является простота скачивания (размер около 1МБ). Простота загрузки в проект и работа с ними в стандартном интерфейсе программы Revit, что немаловажно для архитекторов и проектировщиков.

Видео по работе с BIM моделями системы Alumark (на примере дверей)
