Новая BIM модель – двупольная дверь S54 системы Alumark

Уважаемые партнеры!

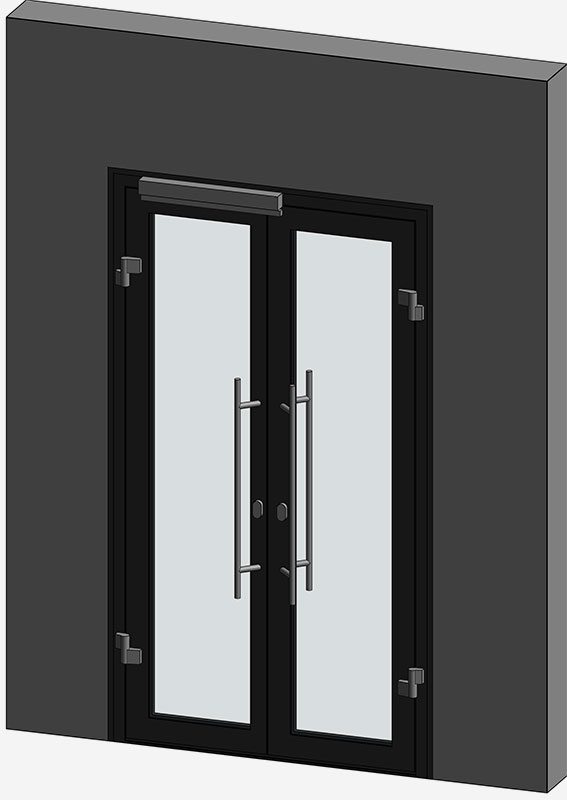

Предлагаем вам ознакомиться с новой BIM моделью – двупольная дверь S54 системы Alumark(поворотная с наружным и внутренним открыванием)

Технические параметры:

Глубина рамы 54 мм

Глубина створки дверной 54 мм

Ширина дверного термоизолятора 14мм

Толщина заполнения 14… 36 мм

Шаг заполнения 2 мм

Фурнитурный паз (окна) V.02

Алюминиевые профили изготавливаются из сплава АД31 Т1 по ГОСТ 4784, или из сплава 6063 по EN 573-3.

Термоизоляторы изготавливаются из материала PA66 (Technoform).
Уплотнители изготавливаются из EPDM (искусственный каучук).
Метизы из нержавеющей стали марки А2-70.

BIM модели являются цифровым представлением физических и функциональных характеристик дверей Alumark. Цифровые данные моделей используются при расчете стоимости, проектировании, строительстве, эксплуатации, модернизации и сносе строительного объекта. Каждая модель воплощает в себе готовое техническое решение: профиль, комплектующие, заполнение и фурнитура, в том числе и автоматика.

BIM модели дверей Alumark представляют собой семейства дверей для использования в программе Autodesk Revit и имеют следующие свойства:
- все модели параметрические, то есть при изменении габаритов происходит автоматический пересчёт всех входящих в конструкцию деталей, при необходимости и замена сечения (артикулов);
- выгрузка спецификаций конструкции по артикулам (профиль и комплектующие, фурнитура и автоматика);
- прорисовка в плане (углы открывания 30, 90 град);
- возможность работать с четвертями и монтажными зазорами, симметричными так и ассиметричными;
- 3 уровня детализации (низкий, средний, высокий);
- изменение цвета конструкции;
- отображение в спецификациях проекта (марки конструкций, площади конструкций);

- выгрузка спецификаций заполнений;
- возможность работы с несколькими стенами;
- подоконники и отлив могут быть адаптированы по месту.

Изменяемые параметры дверей:
- формат двери (одностворчатая, двустворчатая);
- габариты (артикулы профиля изменяются, при этом у архитекторов есть возможность строить конструкции без ограничений);
- открывание (внутрь, наружу);
- смена фурнитуры;
- толщина заполнения.

Отличительной чертой BIM моделей Alumark является простота скачивания. Простота загрузки в проект и работа с ними в стандартном интерфейсе программы Revit, что немаловажно для архитекторов и проектировщиков.

Глубина рамы	54 мм
Глубина створки дверной	54 мм
Ширина дверного термоизолятора	14мм
Толщина заполнения	14… 36 мм
Шаг заполнения	2 мм
Фурнитурный паз (окна)	V.02
