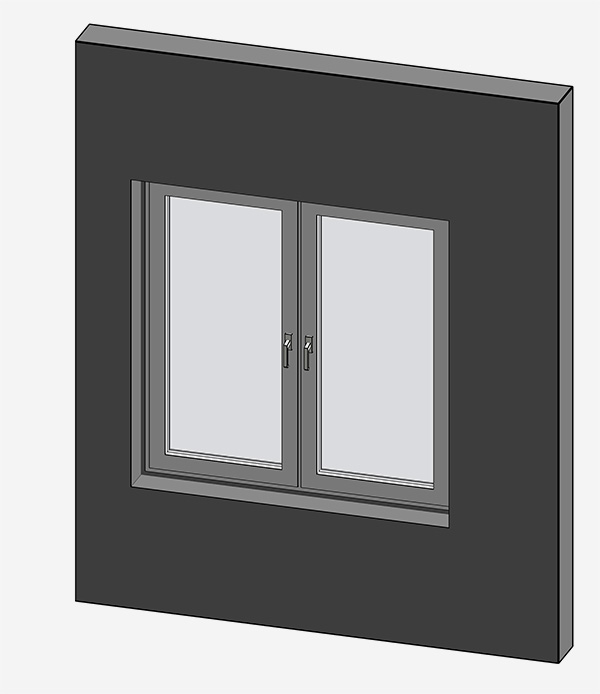

Новая BIM модель – окно комбинированное S54 Alumark

Уважаемые партнеры!

Предлагаем вам ознакомиться с новой BIM моделью – окно комбинированное S54 Alumark со створкой или без створки.

Окна со створками различных способов открывания:
- поворотные, поворотные со скрытыми петлями
- поворотно-откидные, откидные
- фрамужные с механическим приводом, с электроприводом

Технические параметры:
- Глубина рамы 54 мм
- Глубина створки оконной 64 мм
- Ширина оконного термоизолятора 24 мм
- Толщина заполнения 14… 46 мм
- Шаг заполнения 2 мм
- Фурнитурный паз (окна) V.02

Алюминиевые профили изготавливаются из сплава АД31 Т1 по ГОСТ 4784, или из сплава 6063 по EN 573-3.

Термоизоляторы изготавливаются из материала PA66 (Technoform).
Уплотнители изготавливаются из EPDM (искусственный каучук).
Метизы из нержавеющей стали марки А2-70.

BIM модели являются цифровым представлением физических и функциональных характеристик окон Alumark. Цифровые данные моделей используются при расчете стоимости, проектировании, строительстве, эксплуатации, модернизации и сносе строительного объекта. Каждая модель воплощает в себе готовое техническое решение: профиль, комплектующие, заполнение и фурнитура, в том числе и автоматика.

BIM модели окна Alumark представляют собой семейства окон для использования в программе Autodesk Revit и имеют следующие свойства:
- параметризация, т. е. все модели параметрические, при изменении габаритов происходит автоматический пересчёт всех входящих в конструкцию деталей, при необходимости и замена сечения (артикулов);
- выгрузка спецификаций конструкции по артикулам (профиль и комплектующие, фурнитура и автоматика);
- прорисовка в плане (углы открывания 30, 90 град.);
- возможность работать с четвертями и монтажными зазорами, симметричными так и ассиметричными;
- 3 уровня детализации (низкий, средний, высокий);
- изменение цвета конструкции;
- отображение в спецификациях проекта (марки конструкций, площади конструкций);
- выгрузка спецификаций заполнений;
- возможность работы с несколькими стенами;
- подоконники и отлив могут быть адаптированы по месту.

Изменяемые параметры окон:
- функционал (глухое, поворотное, поворотно-откидное, фрамужное с автоматическим приводом);
- габариты (с ограничением по габаритам, артикулы профиля изменяются в зависимости при этом у архитекторов есть возможность строить конструкции без ограничений);
- открывание (левое, правое);
- смена фурнитуры;
- толщина заполнения.

Отличительной чертой BIM моделей Alumark является простота скачивания (размер около 1МБ). Простота загрузки в проект и работа с ними в стандартном интерфейсе программы Revit, что немаловажно для архитекторов и проектировщиков.
